Analyse de la solution de dopage de type P à double voie

Analyse comparative des solutions de dopage de type P à double voie : bore cristallin 6N de haute pureté et alliage mère bore-silicium pour l’étirage de monocristaux et la fabrication de semi-conducteurs.

Publié sur : le blog technique officiel international de BoronHub

Public cible : Ingénieurs de procédés de fabrication de plaquettes à l’étranger, superviseurs d’ateliers de croissance de cristaux monocristallins, fabricants de matériaux en silicium photovoltaïque, spécialistes de l’approvisionnement en dispositifs de puissance, personnel de R&D en matériaux semi-conducteurs, professionnels de l’approvisionnement pour les entreprises photovoltaïques et semi-conducteurs en Chine, à Taïwan et en Corée du Sud.

Objectif principal : Populariser les connaissances sur les deux principales voies techniques de dopage au bore et présenter des cas concrets d'adoption de produits BoronHub.

Préface

Le dopage de type P est une étape fondamentale de la fabrication des semi-conducteurs à base de silicium, du silicium monocristallin photovoltaïque et des dispositifs de puissance. Il détermine directement la résistivité des plaquettes de silicium, l'efficacité de conduction des dispositifs et leur fiabilité à long terme. Sur les lignes de production mondiales de fabrication de puces et de semi-conducteurs monocristallins, deux catégories de milieux de dopage à base de bore sont couramment utilisées : le bore cristallin élémentaire 6N de haute pureté de qualité électronique et l'alliage-mère bore-silicium (mélange-mère de bore).

Bien que ces deux dopants appartiennent au groupe IIIA des sources de dopage à base de bore et reposent sur des principes fondamentaux identiques, ils présentent des différences notables en termes de précision de dopage, d'applications et de compatibilité avec les procédés de fabrication. BoronHub bénéficie d'une expertise de plusieurs années dans les matériaux de dopage électronique à base de bore. Nos produits sont utilisés en grande série pour la fabrication de lingots de silicium photovoltaïque de type P et de semi-conducteurs monocristallins en Corée du Sud et à Taïwan. Fort de notre expérience en production de masse, cet article détaille les caractéristiques des matériaux, les avantages des procédés et les applications de ces deux dopants à base de bore, permettant ainsi à nos clients internationaux de sélectionner rapidement les solutions de dopage compatibles avec leurs lignes de production.

I. Bore élémentaire de haute pureté : Bore cristallin 6N de qualité électronique — Source de dopage principale pour le silicium monocristallin haut de gamme



1. Principe fondamental du dopage

Le bore est un élément du groupe IIIA ne possédant que trois électrons de valence. Introduit dans le réseau cristallin du silicium, il génère de nombreux trous et établit un système conducteur de type P stable. Il module précisément la résistivité des substrats de silicium et améliore le rendement de conversion et la stabilité de fonctionnement des transistors, des cellules photovoltaïques et des IGBT.



La fabrication de silicium est extrêmement sensible aux impuretés. Des traces de métaux lourds, d'oxygène ou de carbone peuvent entraîner des variations de résistivité d'un lot à l'autre des plaquettes de silicium, une augmentation du courant de fuite des composants et une réduction du rendement des produits finis. C'est pourquoi le bore ultra-pur 6N (99,9999 %) est universellement utilisé comme dopant principal pour les circuits intégrés, le silicium monocristallin pour semi-conducteurs haut de gamme et le silicium monocristallin photovoltaïque à haut rendement.

2. Principaux avantages du bore cristallin 6N

Le bore cristallin 6N de BoronHub est fabriqué grâce à un procédé de purification en plusieurs étapes et à un affinage par zones. Quinze impuretés métalliques nocives critiques sont analysées par ICP-MS. La teneur totale en impuretés reste inférieure à 1 ppm, ce qui évite l'introduction d'éléments contaminants étrangers pendant la croissance cristalline et garantit une résistivité uniforme dans tout le lingot de silicium.

2. Excellente stabilité thermique à haute température : Le bore cristallin possède un point de fusion supérieur à 2 000 °C. Il résiste aux hautes températures de l’étirage du silicium monocristallin par le procédé Czochralski sans volatilisation ni décomposition. Il n’encrasse pas les chambres du four et permet un dopage homogène pour les lingots de silicium produits en lots complets.

3. Adapté à la production de masse de silicium monocristallin : la granulométrie personnalisable (particules ou morceaux) simplifie le chargement des fours monocristallins à grande échelle fonctionnant en continu. Il s'agit du substrat de dopage privilégié par les principaux fabricants de silicium monocristallin photovoltaïque et semi-conducteur en Corée du Sud et à Taïwan.

3. Scénarios d'application éprouvés

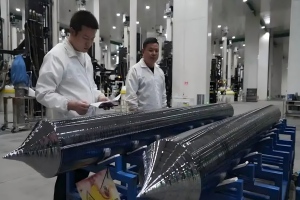

Le bore cristallin 6N de qualité standard de BoronHub est fourni en volumes stables aux lignes de production de silicium monocristallin photovoltaïque de type P et de lingots de silicium pour circuits intégrés semi-conducteurs en Corée du Sud et à Taïwan. Il prend en charge les processus de croissance cristalline pour les monocristaux semi-conducteurs de 8 à 12 pouces et les plaquettes photovoltaïques N-TOPCon/HJT à haut rendement, répondant aux exigences essentielles telles que le dopage homogène, le faible courant de fuite et le rendement élevé pour les matériaux de silicium de haute qualité.

II. Alliage-mère bore-silicium (mélange-maître de bore) : milieu de dopage pré-allié pour un contrôle précis du micro-dopage



1. Logique de fabrication des produits

L'alliage-mère bore-silicium (souvent appelé mélange-mère de bore ou dopant-mère de bore) est produit par fusion à haute température de bore de haute pureté avec du silicium de qualité industrielle ou des métaux auxiliaires. Le bore est pré-incorporé dans une matrice d'alliage de silicium pour créer une matière première préformulée à haute concentration en bore.



La poudre de bore élémentaire brute est légère et a tendance à flotter. De faibles ajouts entraînent fréquemment une ségrégation locale et un dopage hétérogène. Le support en alliage de silicium de l'alliage-mère bore-silicium résout efficacement ce problème récurrent de l'industrie : la mauvaise dispersion lors du dosage de traces de bore.

2. Avantage du processus de base : micro-dopage précis

De très faibles concentrations de dopage au bore sont souvent nécessaires pour la croissance de cristaux semi-conducteurs et photovoltaïques. L'introduction directe de bore élémentaire présente un risque de surconcentration locale et de dispersion des valeurs de résistivité. Grâce à sa structure pré-alliée de blocage du bore, l'alliage-mère bore-silicium assure une dispersion homogène du bore. Une fois chargé, il se dissout rapidement et uniformément dans le silicium fondu, permettant un dopage stable à des doses ultra-faibles. Il réduit considérablement les variations de résistivité entre les plaquettes et entre les cycles de cuisson, et diminue les taux de retouche pour les tests de performances électriques ultérieurs.

À l'instar du bore élémentaire, il libère des porteurs de charge positifs (trous) issus des éléments du groupe IIIA, permettant ainsi la formation fiable de substrats de silicium conducteurs de type P. Il offre un équilibre optimal entre précision de dopage et simplicité d'utilisation pour les fours monocristallins de taille moyenne à petite, l'épitaxie de précision et les procédés de dopage de dispositifs discrets.

3. Domaine d'application approprié

- Dopage de précision pour le silicium monocristallin photovoltaïque de taille moyenne et petite - Fabrication de composants discrets de puissance et de plaquettes de silicium MOS basse tension - Recherche et développement à l'échelle du laboratoire sur les monocristaux de silicium et prototypage de matériaux innovants à base de silicium - Procédés de croissance cristalline sur mesure exigeant une précision extrêmement élevée pour le dosage du bore

III. Comparaison de sélection : Bore cristallin de haute pureté 6N vs. alliage mère bore-silicium

IV. Assistance pour une double gamme de produits de BoronHub : solutions de dopage de type P complètes pour les clients du monde entier

S'appuyant sur des années d'expérience dans la production de masse au service des secteurs des semi-conducteurs et du photovoltaïque en Asie-Pacifique, BoronHub exploite deux lignes de production dédiées aux matériaux dopés au bore. Nous proposons des recommandations de formulation personnalisées, basées sur les spécifications des fours monocristallins de nos clients, la résistivité cible et les catégories de dispositifs.



1. Fourniture sur mesure de bore cristallin 6N de qualité électronique, spécialement conçu pour la production de lingots de silicium photovoltaïque de type P et de silicium monocristallin semi-conducteur en Corée du Sud et à Taïwan. Contrôles rigoureux par ICP-MS pour les impuretés critiques ; granulométrie adaptable aux besoins. Exportation stable en grand volume avec documentation complète (FDS, COA et EUC).





2. Alliage-mère bore-silicium sur mesure (mélange-maître de bore) : teneur en bore ajustable selon les exigences du client, permettant un microdopage précis. Convient aux essais en petites séries et à la production en série de composants discrets de précision. Les commandes d'échantillons et les livraisons en grande quantité sont possibles.



Que vous soyez un fabricant de matériaux photovoltaïques en silicium à grande échelle, une usine de fabrication de plaquettes de 8/12 pouces ou un laboratoire de recherche sur les nouveaux matériaux, des tests d'échantillons gratuits sont disponibles, ainsi que des fiches techniques complètes et des rapports d'inspection.

Conclusion

Le principe fondamental du dopage de type P à base de silicium repose sur le bore, élément du groupe IIIA, pour établir des systèmes de conduction de trous. bore cristallin de haute pureté 6N L'alliage mère bore-silicium et le bore-silicium représentent deux solutions courantes optimisées pour des technologies de fabrication distinctes. Pour la production en série de semi-conducteurs de grande taille et de silicium monocristallin photovoltaïque avec des exigences de pureté strictes, le bore cristallin BoronHub 6N est la solution privilégiée. Pour les procédés de fabrication de précision nécessitant un dopage uniforme à l'état de traces, l'alliage mère bore-silicium offre un rapport coût-performance supérieur.

BoronHub est fortement implanté sur le marché Asie-Pacifique. Nos matériaux sont utilisés dans de nombreuses lignes de production de silicium monocristallin en Corée du Sud et à Taïwan. Nous assurons un approvisionnement fiable et un accompagnement professionnel en ingénierie des procédés. Si vous souhaitez optimiser votre procédé de dopage de type P ou si vous recherchez un fournisseur fiable de dopant bore de haute pureté, n'hésitez pas à contacter notre équipe technico-commerciale internationale pour obtenir des échantillons, des propositions d'adéquation aux procédés et des devis.
